Якщо під час експлуатації виникли технічні питання, відповіді ви можете знайти на сторінці "Питання та Відповіді". Заявки на гарантійний або післягарантійний ремонт приймаються в електронному вигляді на сторінці "Гарантія".



Інструкція по роботі з AgroPilot Application

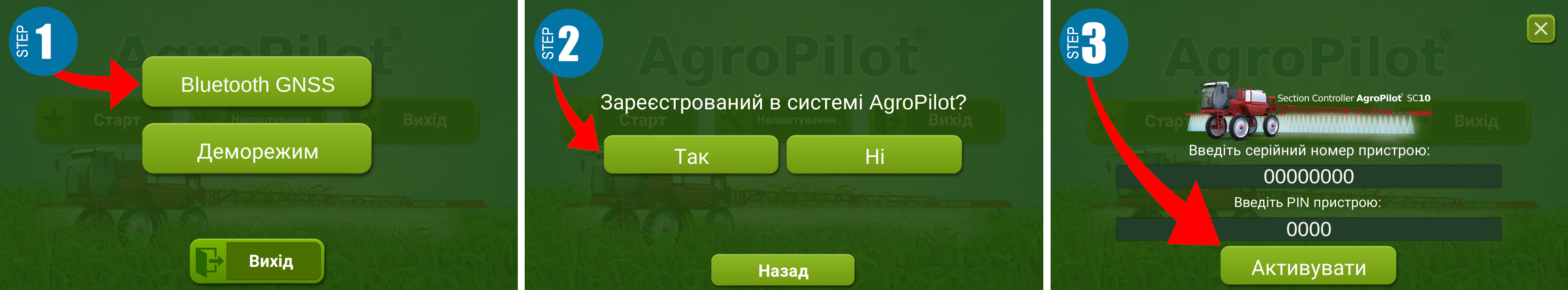

Рекомендуємо вам скористатися нашим безкоштовним програмним забезпечення "АгроПілот" з магазину Google Play або завантаживши його оптимізовану версію за цим посиланням FREE. Встановіть та запустіть додаток, активація проста, введіть 8 цифр серійного номера вашого пристрою і PIN-код (окремо в паспорті та серійній наліпці). APK файли для архітектури вашого процесора за цими посиланнями: ARM64, ARMv7. Версія для дилерів Launcher, (тільки спеціалізовані монітори Android). Мінімальні характеристики пристроїв: оперативна пам'ять 4 Гб та більше, версія Android 5.0 та вище.

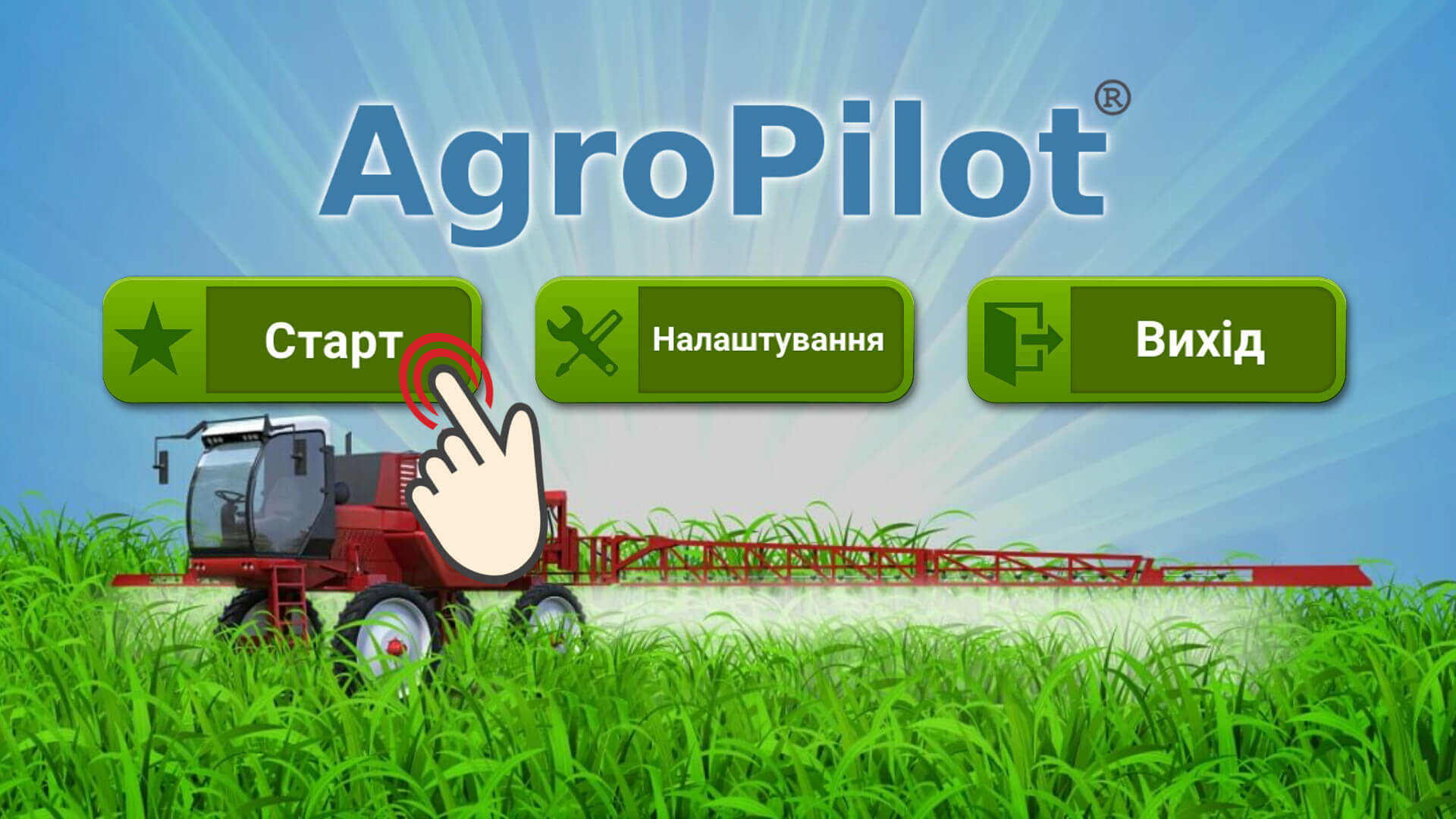

Увімкніть планшет і дочекайтеся повного завантаження програмного забезпечення. Перед вами стартова панель по роботі з системою, кнопка "Старт" запускає менеджер робіт, "Налаштування" — налаштування планшета, "Вихід" — завершує роботу і переводить планшет в сплячий режим (якщо додаток було встановлено в режимі лаунчер), для повного відключення використовуйте механічну кнопку вкл/викл планшета.

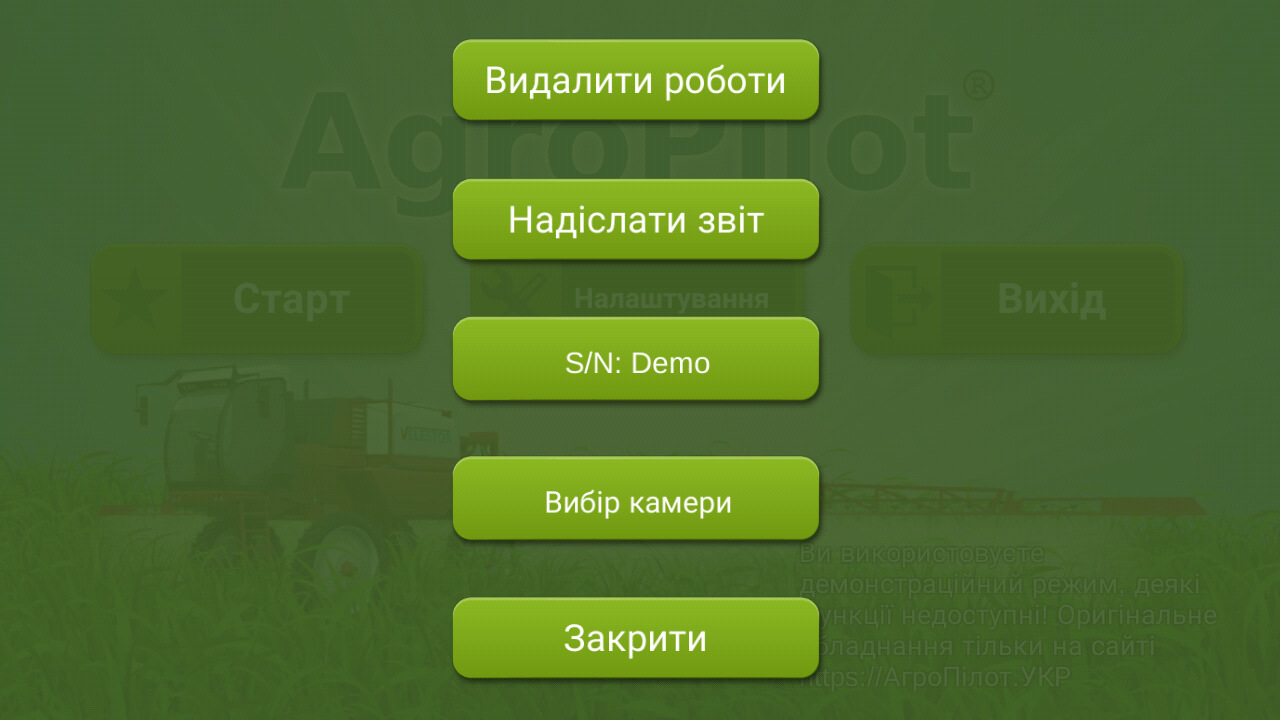

Натисніть "Налаштування" для попереднього налаштування програми. "Видалити роботи" — видалення робіт з планшета, "Надіслати Звіт" — відправка робіт в On-Line офіс. "S/N:... " — відображає серійний номер приймача. "Вибір камери" — для використання в режимі віртуальної реальності. "Налаштування пристрою" — налаштування операційної системи планшета. "Закрити" — закриває вікно налаштувань.


Для видалення всіх робіт з планшета, в настройках присутня кнопка "Видалити роботи". Якщо ви хочете проаналізувати свої роботи, підключіть планшет до мережі інтернет, натисніть "Надіслати Звіт" всі проведені роботи і виміри площ будуть синхронізовані з сервером, де ви зможете їх роздрукувати, відредагувати або видалити остаточно. Перевіряйте роботи, переглядайте та роздруковуйте детальні звіти, керуйте банком своєї землі, надавайте агрономам доступ до контролю і перегляду робіт. Увійдіть в офіс для авторизації вам знадобитися аккаунт Google.

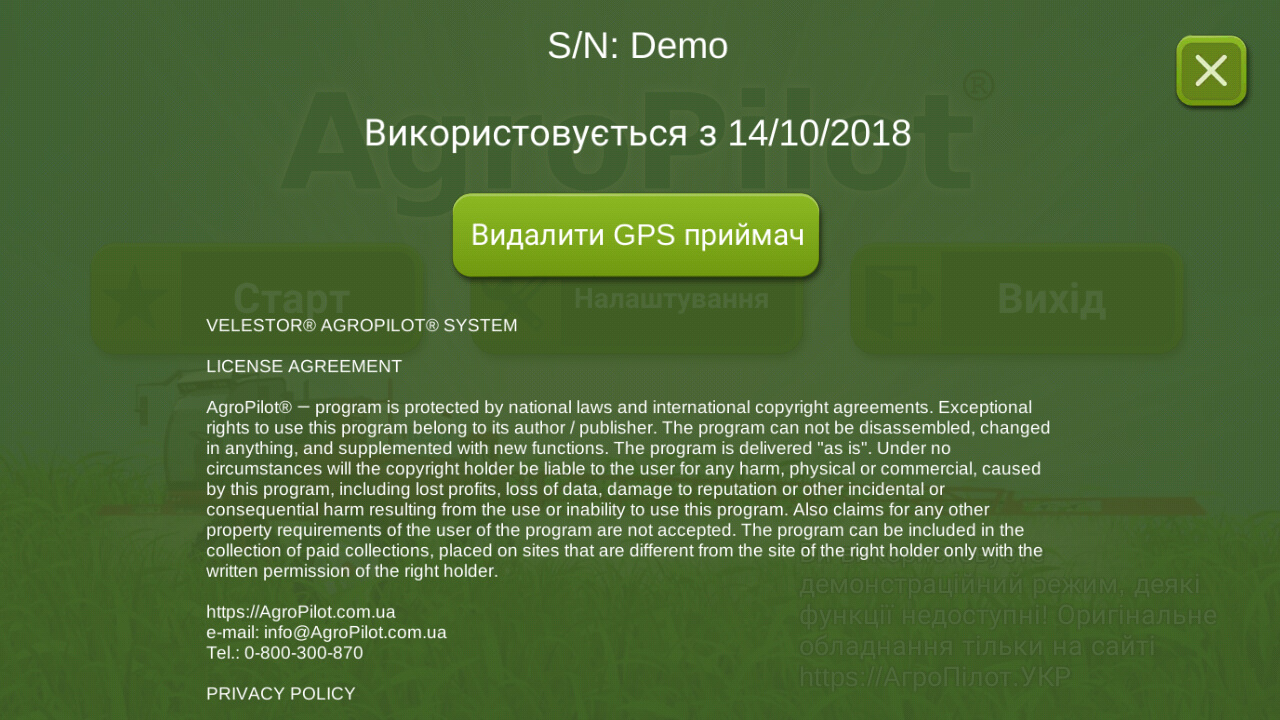

Дата активації GNSS приймача в системі AgroPilot доступна на вкладці "S/N:...", дата активації фіксує перше підключення приймача до ПО "AgroPilot" і не має відношення до гарантійного обслуговування яке надається виробником або постачальником. Якщо вам потрібна консультація техпідтримки, обов'язково повідомте цей серійний номер оператору за тел.: 0-800-300-870.

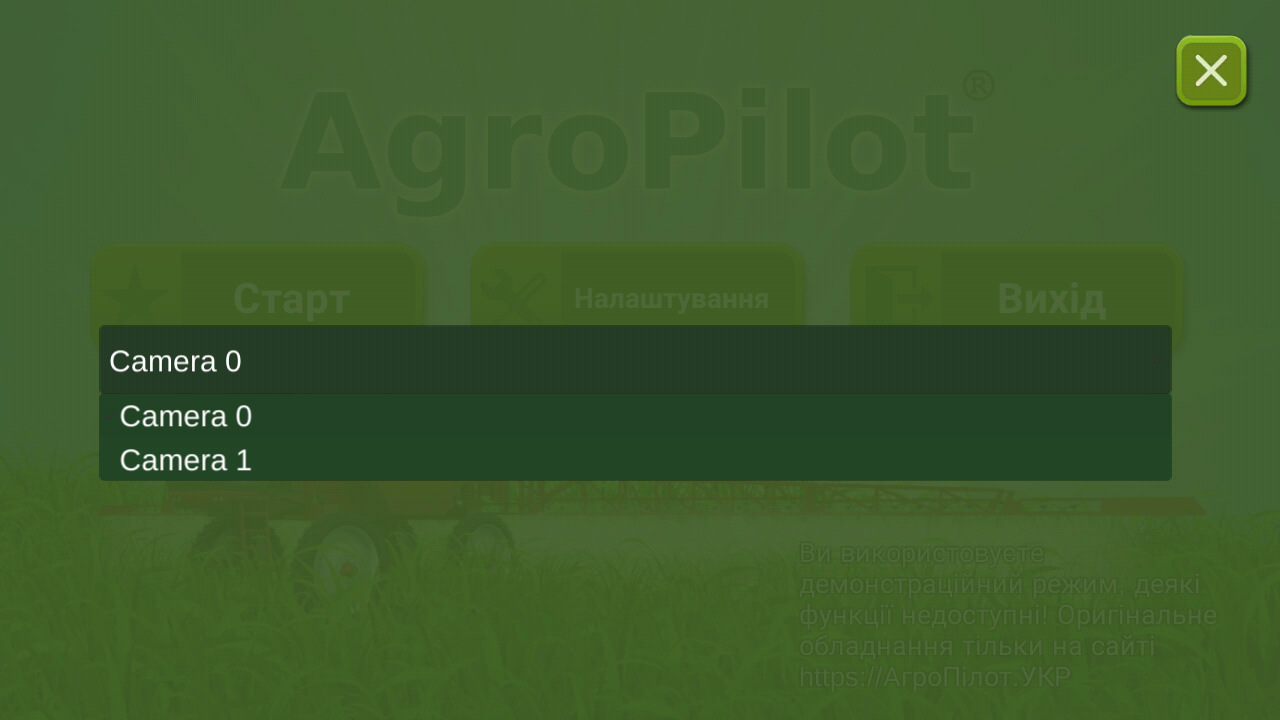

Програмне забезпечення підтримує вбудовані і зовнішні USB камери. Меню "Вибір камери" дозволяє вибрати ту камеру, яка спрямована по ходу руху трактора. За замовчуванням це вбудована камера з тилу планшета. Якщо ви хочете працювати в режимі віртуальної реальності з вбудованою камерою планшета, розмістіть його рівно по центру лобового скла трактора, після розбивки паралелей по точкам АБ, ви зможете перемкнути інтерфейс в режим VR. Для активації меню, введіть PIN з пластикової карти активації (вона входить в комплект).

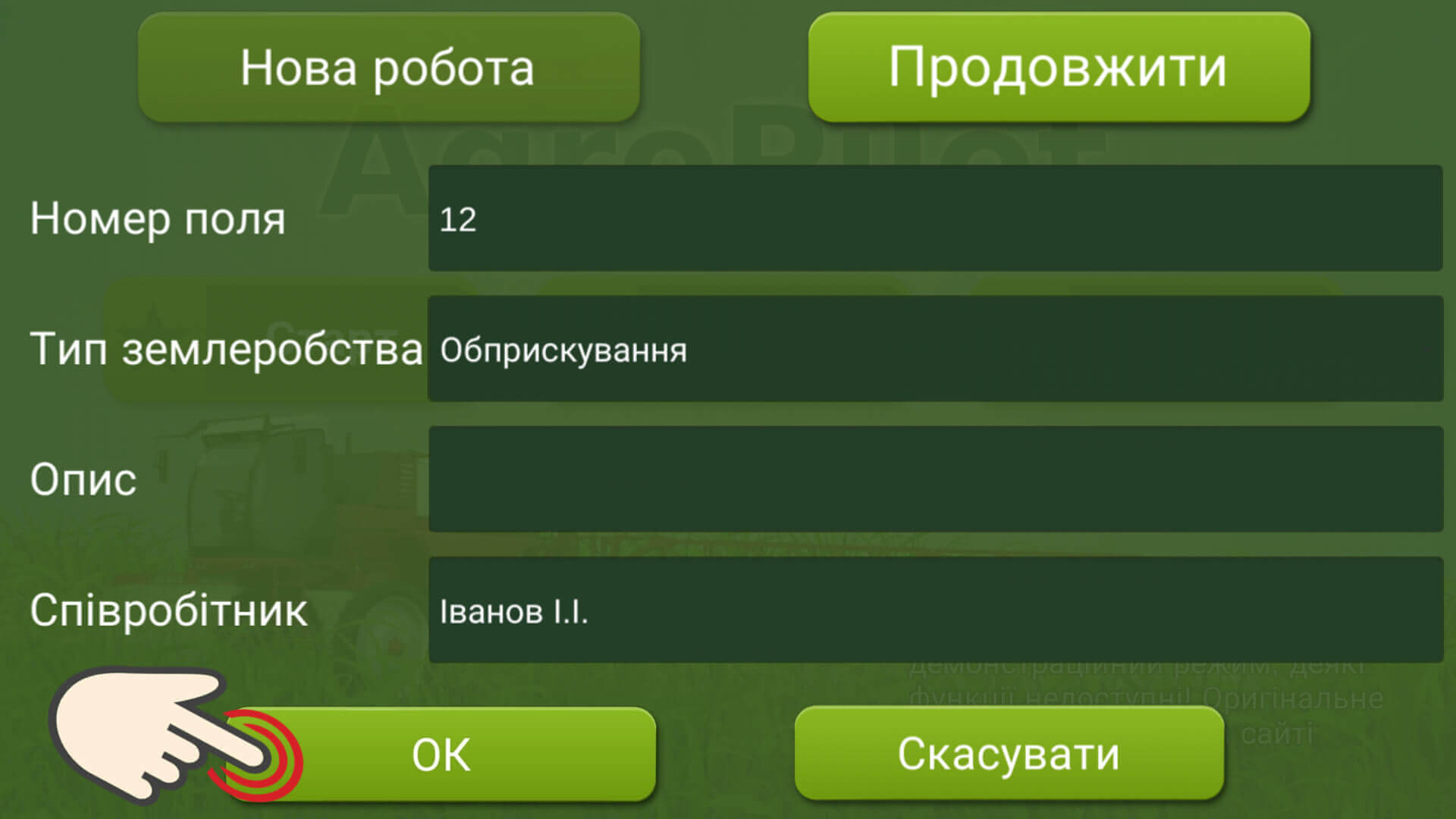

Для початку роботи, натисніть кнопку "Старт", виберіть тип землеробства, підтримується 11 типів: обприскування, внесення добрив, культивація, боронування, посів, збирання врожаю, замір площі, оранка, розпушування, авіароботи (режим для авіації), інші роботи. Вкажіть якщо необхідно номер поля, ПІБ людини яка виконує роботу і додатковий опис, натисніть кнопку "ОК"



Після активації обраного режиму, планшет по Bluetooth підключиться до GNSS приймача, світлодіод на блоці живлення приймача, проінформує (мерехтінням раз в секунду) про успішне підключення. Для комфортної роботи, виберіть 2D/3D режим або режим віртуальної реальності VR. Налаштуйте масштаб, кнопками +/- віддаліть або наблизьте модель трактора. Джойстик в лівому нижньому кутку обертає модель за вказаними стрілками напрямку, для повернення зображення в початкове положення натисніть по центру джойстика.

3D режим


2D режим


VR - режим віртуальної реальності, доступний після розбивки поля на паралельні проходи по АВ або AB-rec точкам. Натисніть на зображення камери в нижньому правому куті, паралельні лінії і заливка проходів буде спроектована на поле. Функція активна тільки з приймачами 5/10Гц, для проектування використовується тилова камера планшета або зовнішня. За замовчуванням, задіяна тилова камера, якщо ви маєте намір використовувати VR режим, закріпіть планшет по центру трактора на лобове скло, після активації режиму, відрегулюйте положення планшета, так щоб центральна лінія була поєднана з центром техніки.



Панель управління роботою відкривається кнопкою "+/х" в правому нижньому куті робочого столу. Панель містить кнопку зафарбовування "Play", вибір режиму побудови паралелей по прямій |||, кривим SSS, перемикання в режим зниженої контрастності для нічних робіт "День/Ніч", клавіша для активації виміру площі по краю штанги "S", вхід в настройки техніки і вихід на стартову панель (завершення роботи).


Нічний режим



Натисніть на клавішу з піктограмою шестерні для настройки параметрів обприскувача. Якщо ви придбали додатковий контролер автоматичного включення/відключення секцій, в меню з'явитися настройка "Кількість секцій". Вам необхідно вказати кількість секцій, яке підтримує контролер. У комплектах без контролера, ця опція не задіяна..




"Ширина, зміщення" — установка загальної ширини штанг обприскувача і можливе їх нерівномірне зміщення. Опція буде необхідна для односторонніх розкидачів і обприскувачів, в такому випадку вам потрібно змістити всю ширину в сторону обробки.


"Антена і перекриття" — вкажіть бажане перекриття крайніми форсунками по паралельному проходу і дистанцію від точки установки приймача до штанги (знаряддя). Перекриття слід вказувати з урахуванням зсуву розпилення в вітряну погоду, або для мінімізації похибки. Для реалістичного відображення зафарбовування обробленої ділянки вкажіть реальну відстань від приймача до штанги або іншого причіпного або навісного знаряддя. Якщо залишити налаштування за замовчуванням то реальна зафарбування буде на 1м ззаду від точки установки приймача. Фактична зафарбування (обробка) буде не збігатися з картинкою, для ефективної роботи не забувайте про цей параметр. Прорахунок фізичних процесів поведінки техніки, її реалістичність і точність обробки, повністю залежить від цих параметрів.


"Норма виливу ЗЗР" — використовується для обладнання з підтримкою автоматичного дозування засобів захисту рослин. Параметр "Мінімальна швидкість км/год" відповідає за активацію автоматичного керування секціями та дозуванням ЗЗР, нижче вказаної швидкості руху, автоматика відключається, вилив блокується, а оброблена площа на екрані буде червоного кольору. "Максимальна швидкість км/год" встановлює поріг максимальної швидкості, якщо техніка рухається зі швидкістю вище зазначеної, то система дозування обмежує внесення ЗЗР, наприклад якщо вказано макс. 15 км/год а техніка рухається зі швидкістю 20 км/год, то дозування ЗЗР буде з розрахунком як для 15 км/год, а оброблена площа на екрані буде блакитного кольору. Максимальну швидкість обов'язково потрібно вказати вище за швидкість внесення. "Норма виливу літр на 1 га" у цьому параметрі вкажіть необхідну норму внесення ЗЗР. "Кількість імпульсів на 1 л." у цьому налаштуванні вказуються паспортні дані датчика витрат рідини (витратоміру), цей параметр уточнюйте виключно у постачальника обладнання, не вносьте сюди довільні дані. "Допустима похибка в %" використовується для управління краном-дозатором, якщо внесення ЗЗР в межах зазначеної похибки, кран-дозатор не дозує вилив, збільшуючи похибку ви зменшуєте точність внесення ЗЗР і збільшуєте термін служби крана-дозатора.


Для ручного керування секціями без руху техніки по полю та перевірки системи дозування (роботу крана-дозатора) активуйте режим тестування. Режим "TEST" активується зниженням мінімальної швидкості нижче 2 км/год. У режимі тестування параметр "Максимальна швидкість км/год" імітує вашу швидкість на полі, для перевірки дозування ЗЗР, на головному екрані активуйте обробку натиснувши на трактор або кнопку "Play", зайдіть у налаштування та вкажіть мінімальну швидкість нижче 2 км/год (режим "TEST"), а параметром максимальної швидкості задавайте необхідну швидкість руху. Якщо в режимі "TEST" максимальну швидкість задати 1 км/год, кран-дозатор повністю відкриється і скидатиме тиск у бочку, на штанзі обприскувача напір ЗЗР буде мінімальним або повністю відсутній, оскільки кран-дозатор на низьких швидкостях знижує норму внесення (чим нижче швидкість тим нижчий тиск має бути в системі). Збільшуючи максимальну швидкість у тестовому режимі, система збільшуватиме і тиск, на штанзі обприскувача ви побачите і збільшення потужності потоку ЗЗР. Після тестування обов'язково мінімальну швидкість вкажіть 2 км/год або вище, а максимальну задайте вище швидкості обробки.


Після внесення основних параметрів техніки, поверніться в робочий режим, для старту обробки, почніть рух і натисніть кнопку "Play" (праворуч у верхньому куті панелі) або натисніть на трактор. Оброблену площу пристрій прораховує тільки на пройдених ділянках з активною заливкою жовтим кольором.



Автоматичне Вик./Вкл. секцій відбувається після 99% перекриття однієї секцією або пропуском*

Ручне Вик./Вкл. секцій здійснюється натисканням на пронумеровані клавіші (тумблера), номер відповідає номеру секції, порядковий номер присвоюється зліва на право. Опція активна тільки з контролерами управління секціями.


Розбивка поля на паралельні проходи. Якщо ви бажаєте розбити на рівні паралелі по точках АВ, для активації режиму, почніть рух і натисніть клавішу "|||", рухайтеся в потрібному напрямку, після подолання відстані 30м і більше, ви зможете встановити точку "B" відбудеться автоматична розбивка з нумерацією проходів.



Для побудови паралелей за першим проходом (для круглих або нерівних полів) почніть рух, натисніть клавішу "SSS" для початку запису маршруту, після досягнення краю поля, натисніть клавішу "В ", паралелі будуть побудовані з урахуванням цього треку.



Якщо у вас закінчилася рідина, добрива, паливо... або ви вирішили продовжити роботу в інший час, скористайтеся функцією "Продовжити", запустіть її в меню "Старт", виберіть роботу яку хочете продовжити, роботи зберігаються в зворотному порядку (зверху нові, знизу старі). Після запуску, ви зможете повернутися в місце завершення роботи і продовжити її.


Для перегляду детальної інформації про роботу, натисніть ">" праворуч від її дати, відкриється знімок роботи і основна інформація. Для більш детального вивчення, перегляду на картах Google і друку, синхронізуйте інформацію з сервером (функція "Друк звіту" зазначена вище). Редагування інформації про роботу, ви можете додати або змінити такі дані: номер поля, короткий опис, ПІБ співробітника, тип роботи. Натисніть на клавішу "Редагувати" і внесіть правки, далі натисніть "Зберегти".


Замір площі поля можна здійснити двома способами, вибравши тип землеробства "замір поля" і зробити вимір об'їхавши поле по межі, або зробити вимір по краю штанги під час роботи. Для активації виміру, почьніть рухатись та натисніть клавішу "S".


У роботах зі знаряддям, замір проводитися автоматично по краю штанги (знаряддя), притисніть лівим або правим крилом до межі, об'їдьте поле і поверніться в початкову точку.



Якщо комбайн не обладнано лічильником Га, скористайтеся типом землеробства "Збирання врожаю", активуйте заливку на оброблюваних ділянках кнопкою "Play". Цей режим актуальний для компаній або приватних осіб, які надають послуги прибирання, ви можете роздрукувати і надайте повний звіт орендатору з деталізованою картою прибирання.



Для прибирання, в настройках потрібно вказати тільки фактичну ширину жниварки.


Тип землеробства "авіароботи" — спеціальний режим для хімобработку в 3D режимі симуляції авіації. Для витримування технології рівномірної обробки, в настройках передбачено внесення оптимальних швидкостей. Програмне забезпечення "AgroPilot" не сертифіковані для авіації і не може бути використано як пілотажно-навігаційне обладнання.



Якщо обробка відбувається в межах допустимої швидкості, заливка здійснюється жовтим кольором.


Рожева заливка — недостатня швидкість для обробки.


Блакитна заливка — перевищення швидкості обробки.


Свої питання та пропозиції ви можете направити через On-Line підтримку.
